Multifunkčný viacúčelový plynový varič, gril, panvica 3v1 Camping Yate

Podrobný popis

Multifunkčný viacúčelový plynový varič, gril, panvica 3v1 Camping Yate

Varte, smažte, grilujte ... a to všetko na jednom univerzálnom cestovnom variči na plyn. Varič sa uplatní hlavne pri autoturistike, pretože je malý, skladný a ľahký, takže sa zmestí do každého auta a dá sa ľahko prenášať. Vďaka veľkému horáku (priemer 11 cm) má varič vysoký výkon a zvládne pohodlne uvariť jedlo pre celú rodinu.

Veľká a hlboká panvica (39,5 cm) a plancha grilovacia doska (33,5 cm) poskytujú dostatok miesta pre množstvo mäsa a zeleniny. Panvica a grilovacia doska sú smaltované. Na varič je tiež možné použiť hrnce do priemeru až 45 cm.

Varič je ideálny aj na grilovanie na balkóne alebo na terase pri dome. Na rozdiel od grilov na drevené uhlie nečudí a nehrozí odlietavanie horúcich iskier. Nevyžaduje tiež veľké čistenie po každom grilovaní. Je malý a skladný, a pritom veľmi stabilný.

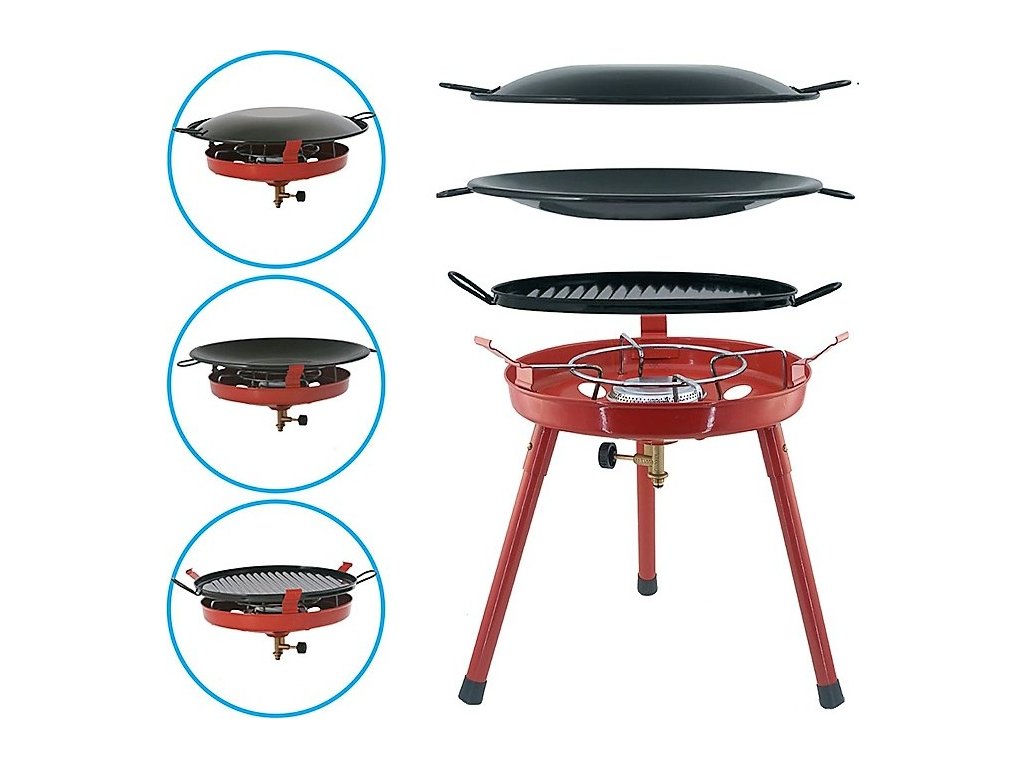

Súčasťou balenia je varič, 3 nohy, grilovacia doska pre plancha grilovania s priemerom 33,5 cm a veľká panvica s priemerom 39,5 cm. Obe sú smaltované.

Kartuše s plynom je možné kúpiť v športových obchodoch, potrebách pre rybárov alebo v hobby marketoch. Jedná sa o kartuše so závitom 7/16'', ktoré sú v predaji takmer kdekoľvek na svete.

• Veľká a hlboká panvica smaltovaná (39,5 cm).
• Plancha grilovacia doska smaltovaná (33,5 cm).
• Na varič je možné použiť hrnce do priemeru až 45 cm.
• Gril je určený na tepelnú prípravu pokrmov vo vonkajšom prostredí.
• Gril sa pripája na kartuše so závitom 7/16" EU - napr. MEVA KP02007 , KP02006 alebo kompatibilné kartuše iných výrobcov.
• Kartuša nie je súčasťou.
• Regulácia plameňa.
• Praktický a všestranný.
• Nový tovar.

Viacúčelový varič & gril GR-823 je určený na ohrievanie pokrmov a grilovanie vo vonkajšom prostredí, rekreačných chatách a záhradných domčekoch (kde je zaručené dostatočné vetranie). Ako palivo slúžia jednorazové kartuše s priamym pretlakom zmesi propánu a butánu. Na prevádzku tohto variča sú určené kartuše, ktoré obsahujú kvapalný plyn propán-bután pod stálym tlakom v pomere 30:70 PB. Kartuša musí byť vyrobená podľa EN 417 a vybavená samotesniacim ventilom s pripojovacím závitom 7/16“. Kartuše sú jednorazové, nie je dovolené ich znovu plniť.

Pred pripojením variča na plynovú kartušu sa dôkladne zoznámte s týmto návodom na použitie. Návod starostlivo uschovajte pre prípadné ďalšie použitie. POZOR: varič môže byť veľmi nebezpečný v prípade nesprávnej obsluhy. Používajte iba v dobre vetraných priestoroch.

Technické parametre:

• Kategória výrobku: vysokotlakový varič & gril na jednorazové kartuše na propán-bután
• Pripojovací pretlak paliva: 0-7000 mbar.
• Priemer trysky:   0,27 mm
• Výkon (max):   3,55 kW
• Menovitá teplota (max):   3,05 cal/h
• Spotreba plynu (max):   275 g/h
• Tesniaci krúžok:   12x8 mm

Popis a súčasti výrobku:

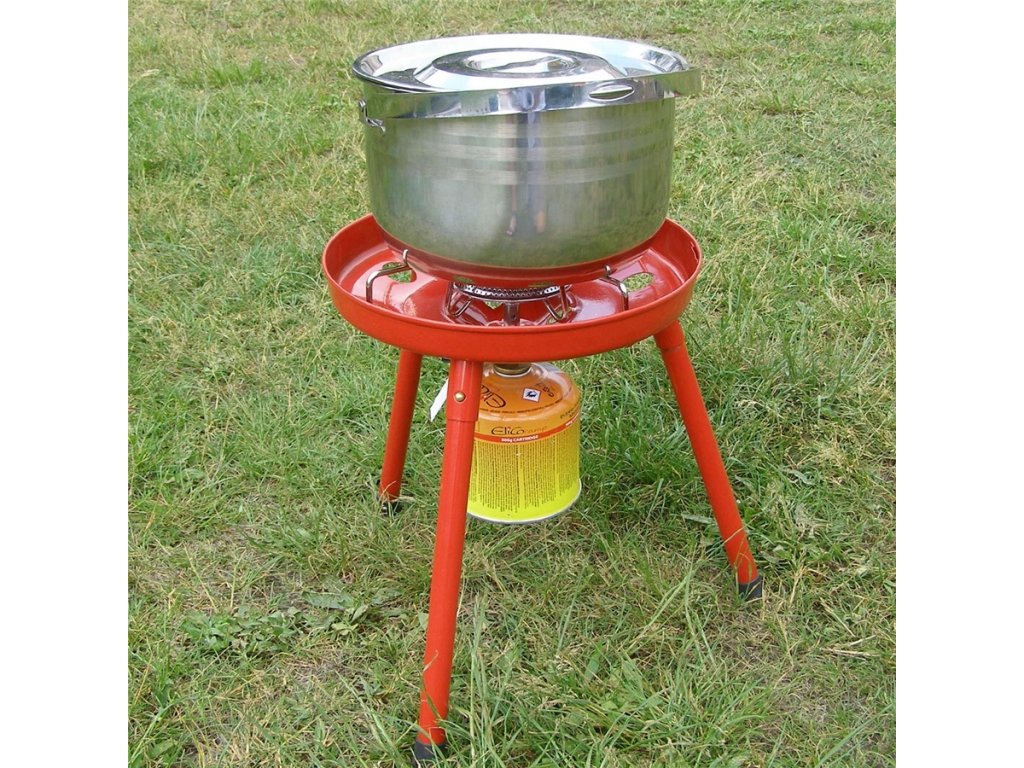

Viacúčelový varič & gril GR-823 slúži na ohrievanie pokrmov v hrnci, na grilovanie na grilovacej doske alebo na prípravu jedál na veľkej panvici. Oproti grilom na drevo alebo drevené uhlie plyn nezapácha, nefajčí a nehrozí odlietavajúce iskry. Zariadenie je ľahké a skladné a je možné ho jednoducho rozobrať a prevážať.

Súčasti výrobku:

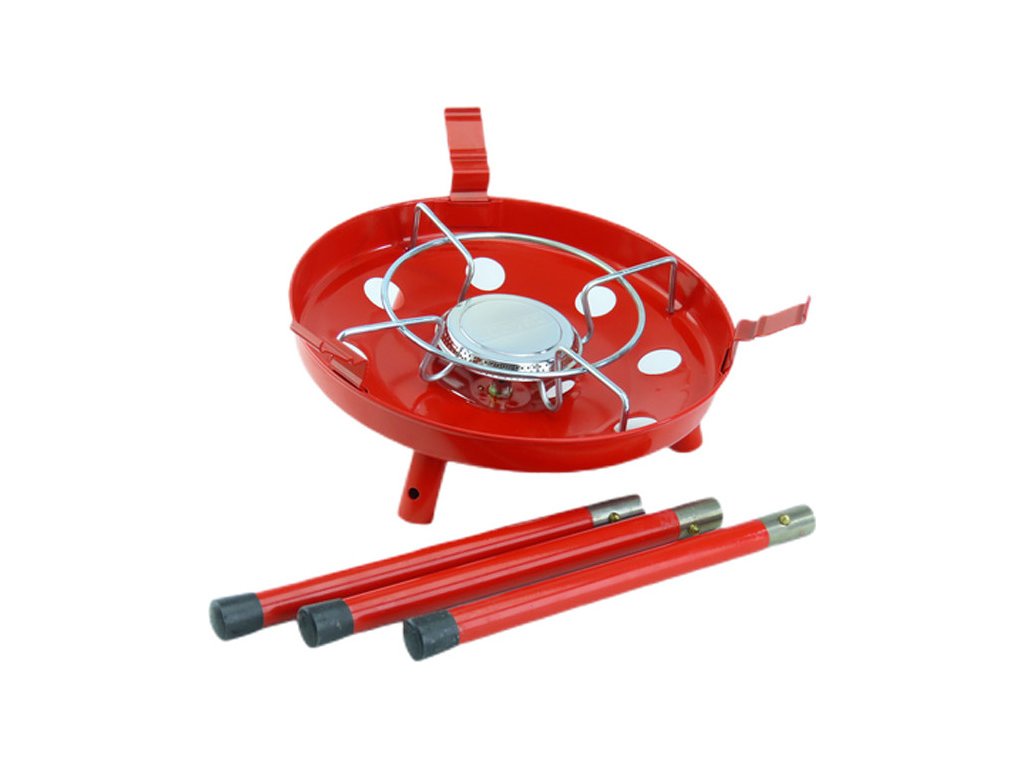

• Telo variča s horákom a odnímateľnými nožičkami

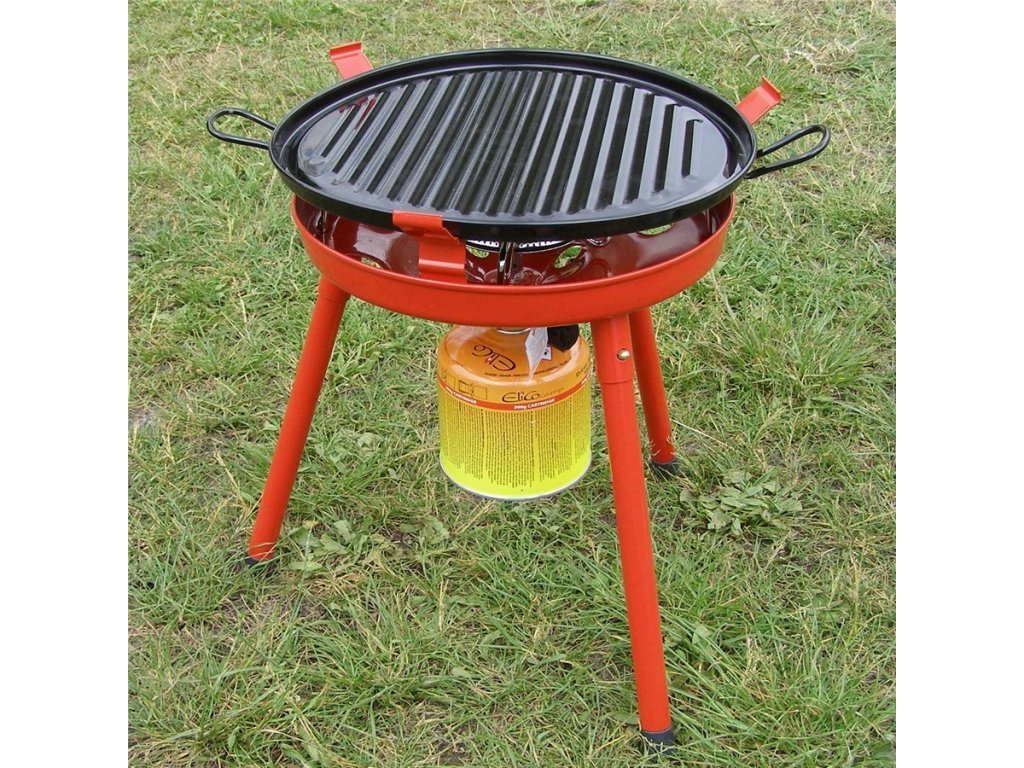

• Grilovacia doska

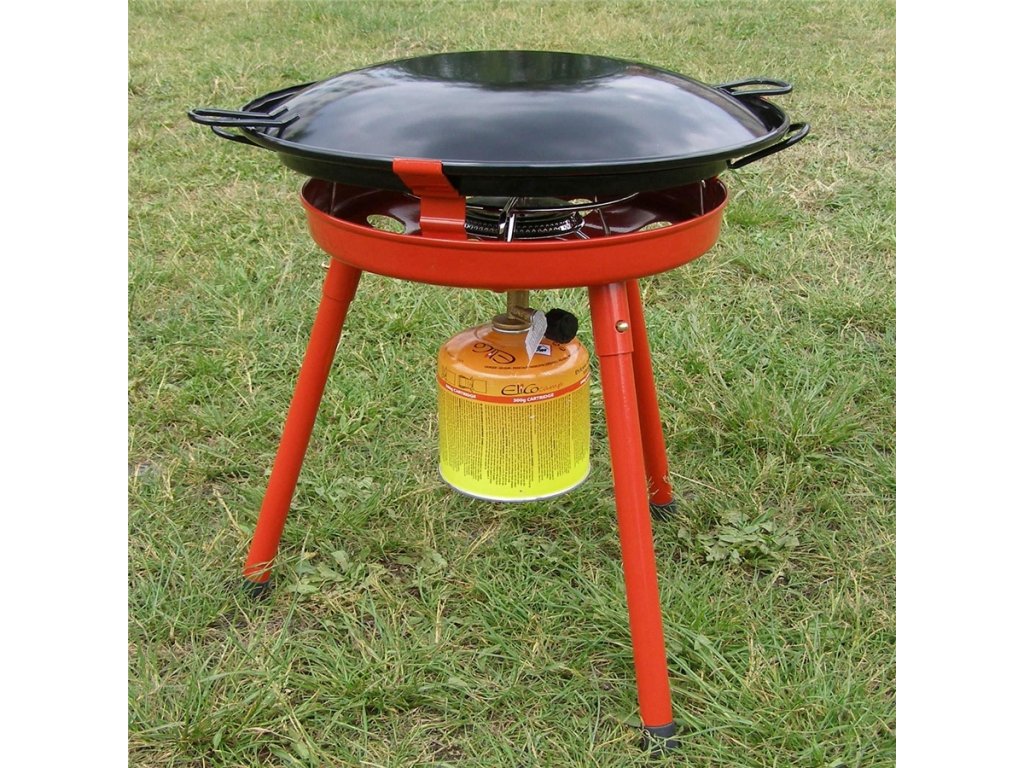

• Veľká panvica (slúži zároveň ako pokrievka)

Pred použitím:

DÔLEŽITÉ! – Bezpečnostné požiadavky

• Varič smie obsluhovať iba dospelá osoba nad 18 rokov podľa tohto návodu! Pri prevádzke variča musí obsluha ďalej rešpektovať všeobecné požiarno-bezpečnostné predpisy!
• Obsluha variča nesmie byť v žiadnom prípade zverovaná deťom!
• Varič musí byť uložený mimo dosahu detí.
• Pozor:   Pri prevádzke tohto výrobku dochádza k spotrebe vzduchu (kyslíka) a produkcii oxidu uhličitého. Nezapaľujte a nepoužívajte tento spotrebič v nevetraných priestoroch, v miestnostiach, v stane či vo vozidle. Je životne nebezpečné používať varič na vykurovanie uzavretého priestoru, hrozí nenápadná otrava kysličníkom uhoľnatým!
• Je zakázané používať spotrebič v miestnostiach a priestoroch pod úrovňou terénu!
• Používajte varič iba na účel, na ktorý bol vyrobený (ohrev hrncov s tekutinami a požívatinami, grilovanie na grilovacej doske, príprava potravín na špeciálnej panvici).
• Udržujte výrobok v bezpečnej vzdialenosti od horľavých materiálov.
• Pri prevádzke je nutné varič umiestniť na nehorľavú podložku a mať ho pod dohľadom!
• Pred použitím sa uistite, že všetky skrutkové spoje sú pevne utiahnuté. Kontrolu tesnosti vykonávajte v dobre vetranej majstrnosti, príp. vo vonkajšom prostredí, mimo zdroja zapálenia/vznietenia a mimo dosahu ostatných osôb!
• Súčasti variča môžu byť veľmi horúce! Udržujte mimo dosahu detí! Pred rozoberaním sústavy sa uistite, že sú všetky jej časti vychladnuté.
• Nikdy výrobok nepoužívajte v prípade, že niektorá jeho časť bola poškodená, alebo chýba. Nepoužívajte varič, pokiaľ je netesný, poškodený alebo pokiaľ pracuje nesprávne!
• Ak spotrebič nie je tesný (zápach plynu), okamžite ho preneste do vonkajšieho prostredia, do miesta bez otvoreného ohňa s dobrým vetraním, kde je možné zistiť a zastaviť tento únik. Ak chcete vykonať kontrolu únikov (tesnosti) spotrebiča, robte to vo vonkajšom prostredí. Nezisťujte úniky otvoreným ohňom, použite penotvorný (mydlový) roztok!
• Výmenu tlakovej nádoby (kartuše s plynom) vykonávajte vo vonkajšom prostredí, mimo zdroja zapálenia/vznietenia a mimo dosahu ostatných osôb!
• Povrchová teplota plynovej fľaše nesmie prekročiť 40 °C!
• Je zakázaný akýkoľvek priamy ohrev tlakovej plynovej fľaše pre zvýšenie odparovacej mohutnosti kvapalného plynu!
• Po pripojení variča k plynovej fľaši sa vyvarujte nakláňaniu, obracaniu a iným manipuláciám s plynovou fľašou, ktorá by mala za následok natečenie tekutej PB zmesi do horáka variča. Po zapálení horáka, by dôsledkom nedokonalého splynenia tekutej PB zmesi došlo k výraznému vyšľahnutiu plápolavého plameňa z horáka. Po vyhorení tekutého plynu by sa veľkosť a intenzita plameňa vrátila do pôvodne nastavených hodnôt. Následkom je upchatie trysky (zlé horenie), nadmerné opaľovanie súčastí variča, tvorba sadzí a väčšie riziko vzniku požiaru (nie je možné ovládať vzniknutý plameň)!
• Z bezpečnostných dôvodov neupravujte žiadne diely variča!
• Je zakázané prestavovať spotrebič na iný druh plynu!
• Je zakázané umiestňovať a používať tlakové fľaše s plynom (a to ani vyprázdnené) v priestoroch pod úrovňou terénu!
• DÔLEŽITÉ UPOZORNENIE!   Nepoužívajte nádoby širšie ako 45 cm v priemere a ťažšie ako 3 kg!

Pripájanie kartuše na varič (viď OBR. 1)

Pred pripojením kartuše zasuňte nožičky do koncoviek vo variči a zaistite ich proti vypadnutiu.

Na prevádzku tohto variča sú určené kartuše vyrobené podľa EN 417, opatrené samotesniacim ventilom s pripojovacím závitom 7/16“.

Pred pripojením kartuše sa uistite o dokonalom stave tesniaceho „O“ krúžku. Pokiaľ tento diel javí známky opotrebenia, vymeňte ho. Ide o rozmer 12x8 mm. Na vybratie opotrebovaného tesnenia použite ostrý predmet, na usadenie nového tesnenia tupý predmet zodpovedajúcich rozmerov.

Skontrolujte, či ovládací ventil variča je úplne uzavretý – zatvára sa otáčaním doprava.

Pripájať kartušu k variči je možné iba vo vonkajšom prostredí, mimo dosahu osôb a akéhokoľvek zdroja zapálenia, tzn. otvoreného plameňa, elektrického výboja a podobne.

Po pripojení variča ku kartuši sa aspoň čuchom presvedčte o dokonalej tesnosti tejto sústavy. To nikdy nerobte otvoreným plameňom. Ak sústava po zostavení javí známky netesnosti, sústavu rozoberte a prekontrolujte tesnenie. Pokiaľ sa Vám závada nepodarí odstrániť, varič rozoberte a nepoužívajte ho! Nezapaľujte ho a nepribližujte sa k otvorenému ohňu a ani k inému zdroju zapálenia.

Varič aj kartuše sú pre vzájomné spojenie opatrené pravým závitom. Pri nasadzovaní kartuše na varič je nutné postupovať s potrebnou starostlivosťou, aby nedošlo k prekríženiu závitov (tzv. „skrutkovanie cez závit“), inak dôjde k zničeniu variča vplyvom nesprávnej obsluhy.

Pri skrutkovaní kartuše na varič sa môže ozvať slabé syknutie plynu otvorením ventilu bomby otváracím kolíkom. Ďalším pootočením dôjde k dosadnutiu tesnenia na kartuši ak zaisteniu tesnosti sústavy. Ďalšie násilné, zbytočné doťahovanie vedie k rýchlemu opotrebovaniu tesnenia, popr. na zničenie závitu variča! Občasné slabé potretie závitu variča vazelínou významne predĺži jeho životnosť.

1. Zapaľovanie a prevádzka

Varič s kartušou zaistite v kolmej polohe. Otočením uzáveru plynu smerom doľava otvoríte prívod plynu. Pomocou zápaliek alebo zapaľovača varič zapáľte. Pri zapaľovaní plameňa otvorte plyn na plný výkon.

Ak je kartuša dlhší čas v chlade a pokoji, je nutné ju pred použitím dôkladne pretrepať, inak sa po zapálení variča po dobu asi jednej minúty „utrháva plameň“. Pokiaľ sa ešte pred zapálením plameňa na varič položí varná nádoba, k uvedenému javu takmer nedochádza.

Pri použití úplne plnej-novej kartuše, ktorá bola dlhšiu dobu vystavená pôsobeniu tepla, môže dôjsť po zapálení variča k vyšľahnutiu mohutného žltkavého plameňa. Okamžite zatvorte regulačný ventil na minimum, kým sa plameň neupokojí. K tomuto javu dôjde celkom iste, ak je varič s kartušou silne naklonený.

Počas prevádzky zabráňte vyvareniu tekutiny z varnej nádoby, inak dôjde k jej poškodeniu alebo úplnému zničeniu aj k zničeniu variča.

2. Varič nenechávajte počas prevádzky bez dozoru.

Pri prevádzke variča dodržujte bezpečnú vzdialenosť od horľavých hmôt - minimálne 0,5 m.

Na varič neklaďte horľavé predmety.

Ak máte pochybnosť o správnej funkcii výrobku, nepoužívajte ho a kontaktujte predajcu alebo servis.

3. Ukončenie prevádzky

Ukončenie prevádzky sa vykonáva dotiahnutím regulačného ventilu doprava až do zhasnutia plameňa. Potom je možné kartuš od variča odpojiť odskrutkovaním.

Tento úkon zásadne vykonávajte až po úplnom vychladnutí variča.

Snímanie kartuše z variča sa nikdy nesmie vykonávať počas prevádzky! Po skončení prevádzky kartušu od variča vždy oddeľte, zabránite tak vyprázdneniu kartuše vplyvom nepatrnej netesnosti. Tá môže byť spôsobená nečistotou, ktorá sa dostane medzi varič a kartušu. Dbajte preto na čistotu tohto priestoru.

4. Upozornenie pre stavy núdze

Ak dôjde k prešľahnutiu plameňa mimo činnej časti horáka, uzavrite okamžite regulačný ventil a mierne dotiahnite kartuš k variči. Pokiaľ sa ďalej objavuje plameň, uhaste ho prúdom vody, ktorú obvykle máte pripravenú na ohrev. Ak sa nepodarí plameň uhasiť, odhoďte, popr. odkopnite varič aj s kartušou na bezpečné miesto. Zaistite, aby sa nikto nepribližoval k variču na menšiu vzdialenosť ako 20 m do doby, než dôjde k vyhoreniu plynu. Varič potom nepoužívajte!

5. Rozoberanie, čistenie a skladanie variča

Varič sa skladá z dvoch hlavných častí: z telesa ventilu a horáka, ktoré sú navzájom spojené závitom a tesnené „O“ krúžkom. Rozoberateľnosť týchto častí je nutná, aby bolo možné vyčistiť trysku. Aj malé zanesenie prudko znižuje výkon variča.

Na čistenie nepoužívajte ihly a špendlíky, pretože tryska sa tým poškodzuje a môže dôjsť k zalomeniu špičky ihly v tryske a tým k zničeniu variča. Na prečistenie často stačí podtlak vytvorený ústami alebo prefúknutie. Tiež je možné použiť veľmi tenký drôtik alebo jemnú kefu.

Pri čistení variča používajte vlhkú handru a mydlo. Nikdy neponárajte zariadenie do vody ani naň nestriekajte vodu, nikdy ho nečistite chemikáliami alebo horľavými kvapalinami.

V prípade akýchkoľvek problémov alebo nutnosti opravy je potrebné zariadenie zaslať priamo výrobcovi. Ďalšie informácie získate u predajcu, u ktorého ste zariadenie zakúpili.

Po použití udržujte zariadenie v suchom, čistom a dobre vetranom prostredí.

Varič prepravujte vždy oddelený od kartuše.

6. Tlaková nádoba s plynom - kartuša

Kartuša obsahuje skvapalnený, prudko horľavý plyn propán-bután pod stálym tlakom. Dodržujte pokyny uvedené priamo na kartuši.

7. Technické údaje a likvidácia

Palivo: propán-bután do 0,8 MPa

Maximálne dovolené zaťaženie variča nádobou vrátane obsahu: 3 kg

Po skončení životnosti varič odovzdajte do výkupne zberných surovín. Obal odovzdajte do recyklovaného odpadu

8. Záručné podmienky

Na výrobok je poskytnutá zákonná záruka 24 mesiacov od dátumu predaja. Toto ustanovenie sa nevzťahuje na výrobky poškodené násilím, nesprávnou manipuláciou alebo neodbornou opravou.

Používanie zariadenia v rozpore s týmto užívateľským manuálom má za následok zánik záruky!
