Plynový varič jednohořákový Camping K620 Orgaz

Podrobný popis

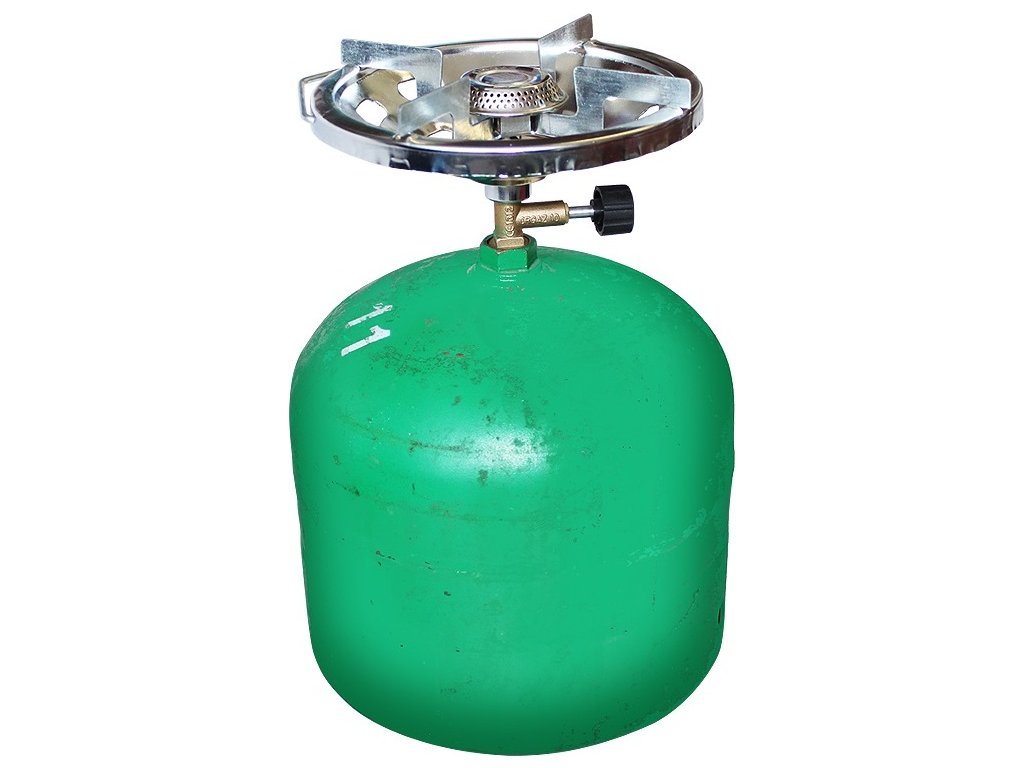

Plynový varič jednohořákový Camping K620 Orgaz

Varič CAMPING K620 je určený na prevádzku vo vonkajších prostredí, rekreačných chatách a záhradných domčekoch na tepelnú prípravu pokrmov. Pri prevádzke je nutné zaručiť dobré vetranie. Varič je konštruovaný na spaľovanie plynnej zmesi propán-butánu (PB) s priamym pretlakom. Varič sa pripája naskrutkovaním k LPG fľaši LA2 s obsahom 2kg. Tlaková fľaša je plnená propán-butánovou PB/ zmesou A1 alebo B (značenie podľa STN ISO 4706) čo je označenie pre letnú (60% B, 40% P) alebo zimnú (40% B, 60% P) zmes.

• Výkonný horák s priemerom 56 mm.
• Varič sa pripája priamo k 2 kg propán butánovej fľaši.
• Plynová fľaša nie je súčasťou dodávky.
• Platnička široká 180 mm unesie aj väčší hrniec.
• Horák je vybavený praktickým uchom pre lepšiu manipuláciu.
• CE 1312.
• Nový tovar (balený v papierovom boxe).

Technické parametre:

• Pripojovací pretlak paliva: 0-7000 mbar.
• Priemer trysky: 0,23 mm
• Menovitý prietok: 115 G/H; 1,48 kW
• Tesniaci krúžok: 19 x 2 mm
• Tesnenie medzi ventilom a horákom: 17 x 7 x 2 mm
• Maximálne dovolené zaťaženie variča nádobou vrátane obsahu: 2,5 kg
• Maximálny priemer nádoby: 250 mm / 25 cm
• Výrobca: ARHAN GRUP AS

Pred použitím:

DÔLEŽITÉ! – Bezpečnostné požiadavky

• Varič smie obsluhovať iba dospelá osoba nad 18 rokov podľa tohto návodu! Pri prevádzke variča musí obsluha ďalej rešpektovať všeobecné požiarno-bezpečnostné predpisy!
• Obsluha variča nesmie byť v žiadnom prípade zverovaná deťom!
• Varič musí byť uložený mimo dosahu detí.
• Používajte v dobre vetraných priestoroch, v uzavretej miestnosti je nutné zaistiť dostatočné vetranie.
• Je zakázané používať spotrebič v miestnostiach a priestoroch pod úrovňou terénu!
• Používajte varič iba na účel, na ktorý bol vyrobený (ohrev hrncov s tekutinami a požívatinami)
• Udržujte výrobok v bezpečnej vzdialenosti od horľavých materiálov
• Pri prevádzke je nutné varič umiestniť na nehorľavú podložku a mať ho pod dohľadom!
• Pred použitím sa uistite, že všetky skrutkové spoje sú pevne utiahnuté. Kontrolu tesnosti vykonávajte v dobre vetranej majstrnosti, príp. vo vonkajšom prostredí, mimo zdroja zapálenia/vznietenia a mimo dosahu ostatných osôb!
• Súčasti variča môžu byť veľmi horúce! Udržujte mimo dosahu detí
• Nikdy výrobok nepoužívajte v prípade, že niektorá jeho časť bola poškodená, alebo chýba. Nepoužívajte varič, pokiaľ je netesný, poškodený alebo pokiaľ pracuje nesprávne!
• Ak Váš spotrebič nie je tesný (zápach plynu), okamžite ho preneste do vonkajšieho prostredia, do miesta bez otvoreného ohňa s dobrým vetraním, kde je možné zistiť a zastaviť tento únik. Ak chcete vykonať kontrolu únikov (tesnosti) Vášho spotrebiča, robte to vo vonkajšom prostredí. Nezisťujte úniky otvoreným ohňom, použite penotvorný roztok!
• Výmenu tlakovej LPG fľaše vykonávajte vo vonkajšom prostredí, mimo zdroja zapálenia/vznietenia a mimo dosahu ostatných osôb!
• Povrchová teplota plynovej fľaše nesmie prekročiť 40 °C!
• Je zakázaný akýkoľvek priamy ohrev tlakovej plynovej fľaše pre zvýšenie odparovacej mohutnosti kvapalného plynu!
• Po pripojení variča k plynovej fľaši sa vyvarujte nakláňaniu, obracaniu a iným manipuláciám s plynovou fľašou, ktorá by mala za následok natečeniu tekutej PB zmesi do horáka variča. Po zapálení horáka, by dôsledkom nedokonalého splynenia tekutej PB zmesi došlo k výraznému vyšľahnutiu plápolavého plameňa z horáka. Po vyhorení tekutého plynu by sa veľkosť a intenzita plameňa vrátila do pôvodne nastavených hodnôt. Následkom je upchatie trysky (zlé horenie), nadmerné opaľovanie súčastí variča, tvorba sadzí a väčšie riziko vzniku požiaru (nie je možné ovládať vzniknutý plameň)!
• Z bezpečnostných dôvodov neupravujte žiadne diely variča!
• Je zakázané prestavovať spotrebič na iný druh plynu!
• je zakázané umiestňovať a používať tlakové fľaše s plynom (a to ani vyprázdnené) v priestoroch pod úrovňou terénu!

1. Pripájanie variča k plynovej fľaši

Skontrolujte, či ovládací ventil variča je úplne uzavretý – zatvára sa otáčaním doprava. Pred pripojením skontrolujte, či je v poriadku tesniaci krúžok. Pokiaľ je poškodený, alebo chýba, varič nepripájajte! Skontrolujte hrdlo fľaše, či je čisté. Prípadné nečistoty odstráňte. Ak je poškodený závit nesmie byť varič pripojený k fľaši. Poškodenú fľašu vymeňte za bezchybnú.

Pripájať varič k PB fľaši je možné iba vo vonkajšom prostredí, mimo dosahu osôb a akéhokoľvek zdroja zapálenia, tzn. otvoreného plameňa, elektrického výboja a podobne.

Varič naskrutkujte na PB fľašu. Pri skrutkovaní uchopte varič za ventil, a dotiahnite. Pri uťahovaní nedržte varič za platničku alebo za horák, pretože tie sú s ventilom spojené závitom a mohlo by dôjsť k jeho povoleniu. Do PB fľaše má varič pravý závit, do platničky je závit ľavý. Pokiaľ je závit variča alebo fľaše poškodený, nesmie byť varič pripojený k fľaši.

POZOR: pri uťahovaní a povoľovaní dôjde k miernemu úniku plynu, čo je normálny jav. Z tohto dôvodu je ale nutné pri uťahovaní a povoľovaní konať rýchlo a na dobre vetranom mieste a mimo akýchkoľvek zdrojov zapálenia.

Po pripojení variča sa presvedčte, že všetky závity sú riadne dotiahnuté. Mydlovou vodou alebo aspoň čuchom sa uistite o tesnosti sústavy. To nikdy nerobte otvoreným plameňom. Ak sústava po spojení javí známky netesnosti, rozoberte ju a prekontrolujte tesnenie. Pokiaľ sa Vám závada nepodarí odstrániť, varič rozoberte a nepoužívajte ho! Nezapaľujte ho a nepribližujte sa k otvorenému ohňu a ani k inému zdroju zapálenia.

Varič a PB fľaša sú pre vzájomné spojenie opatrené pravým závitom. Pri nasadzovaní variča na fľašu je nutné postupovať s potrebnou starostlivosťou, aby nedošlo k prekríženiu závitov (tzv. „skrutkovanie cez závit“), inak dôjde k zničeniu variča vplyvom nesprávnej obsluhy.

Pri skrutkovaní na PB fľašu sa ozve syknutie plynu otvorením ventilu bomby otváracím kolíkom. Ďalším pootočením dôjde k dosadnutiu tesnenia ak zaisteniu tesnosti sústavy.

Ďalšie násilné, zbytočné doťahovanie vedie k rýchlemu opotrebovaniu tesnenia! Občasné slabé potretie závitu variča vazelínou významne predĺži jeho životnosť.

Časť, ktorá sa na skrutkováva na fľašu, chráňte pred znečistením, aby nečistoty neprichádzali s plynom až do trysky a neupchali ju.

2. Zapaľovanie a prevádzka

Skontrolujte, či nie sú znečistené alebo upchaté otvory primárneho vzduchu.

Varič zaistite v kolmej polohe. Otočením uzáveru plynu smerom doľava otvoríte prívod plynu, kým nebudete počuť slabé syčanie. Plameň zapáľte zápalkami, zapaľovačom alebo kresadlom. Po zapálení chvíľu trvá, kým sa plameň ustáli. Pri optimálnom horení má plameň modrozelenú farbu. Silu plameňa regulujte otočením ventilu doprava alebo doľava.

Pri použití úplne plnej - novej PB fľaše, ktorá bola dlhšiu dobu vystavená pôsobeniu tepla, môže dôjsť po zapálení variča k vyšľahnutiu mohutného žltkavého plameňa. Okamžite zatvorte regulačný ventil na minimum, kým sa plameň neupokojí. K tomuto javu dôjde celkom iste, ak je varič s fliaš silne naklonený.

Počas prevádzky zabráňte vyvareniu tekutiny z varnej nádoby, inak dôjde k jej poškodeniu alebo úplnému zničeniu aj k zničeniu variča. Varič nenechávajte počas prevádzky bez dozoru.

Pri prevádzke variča dodržujte bezpečnú vzdialenosť od horľavých hmôt - minimálne 0,5 m.

Na varič neklaďte horľavé predmety.

Ak máte pochybnosť o správnej funkcii výrobku, nepoužívajte ho a kontaktujte predajcu alebo servis.

3. Ukončenie prevádzky

Ukončenie prevádzky sa vykonáva dotiahnutím regulačného ventilu doprava až do zhasnutia plameňa. Potom je možné varič od PB fľaše odpojiť odskrutkovaním smerom doľava. Tento úkon zásadne vykonávajte až po úplnom vychladnutí variča!

Snímanie variča z plynovej fľaše sa nikdy nesmie vykonávať počas prevádzky!

Odpojenú fľašu opatrite ochrannou zátkou.

Varič uchovávajte v čistom a suchom prostredí.

4. Upozornenie pre stavy núdze

Ak dôjde k prešľahnutiu plameňa mimo činnej časti horáka, uzavrite okamžite regulačný ventil a mierne dotiahnite varič na bombu. Pokiaľ sa ďalej objavuje plameň, uhaste ho prúdom vody, ktorú obvykle máte pripravenú na ohrev. Zaistite, aby sa nikto nepribližoval k variču na menšiu vzdialenosť ako 20 m do doby, kým dôjde k vyhoreniu plynu. Varič potom nepoužívajte!

5. Dôležité upozornenia

Pozor: Pri prevádzke tohto spotrebiča dochádza k spotrebe vzduchu (kyslíka) a produkcii oxidu uhličitého. Nezapaľujte a nepoužívajte tento spotrebič v nevetraných priestoroch, v miestnostiach, v stane či vo vozidle. Je životne nebezpečné používať varič na vykurovanie uzavretého priestoru – hrozí nenápadná otrava kysličníkom uhoľnatým!

• Varič smie obsluhovať iba dospelá osoba podľa tohto návodu, nezverujte obsluhu deťom!
• Pri prevádzke je nutné varič umiestniť do stabilnej polohy a mať ho pod neustálym dohľadom.
• Nepoužívajte na ohrev jednej nádoby dva a viac varičov vedľa seba.
• Používajte len primerane veľké a primerane ťažké nádoby
• Varič nepoužívajte na iné účely, než na ohrev požívatín a nápojov v nádobe.
• Činné časti variča - horák, podpery nádoby, popr. závetrie - sú počas prevádzky a asi 10 min. potom horúce, preto sa ich v tejto dobe nedotýkajte.
• Nikdy nepoužívajte varič, ktorý javí známky poškodenia alebo má chybné či opotrebované tesnenie.
• S varičom zaobchádzajte opatrne, chráňte ho pred pádom na zem a poškodením
• Na variči nevykonávajte žiadne úpravy.

6. Rozoberanie, čistenie a skladanie variča

Varič sa skladá z dvoch hlavných častí: z telesa ventilu a horáka, ktoré sú navzájom spojené závitom a tesnené tesnením 17x7x2mm. Rozoberateľnosť týchto častí je nutná, aby bolo možné vyčistiť trysku. Aj malé zanesenie prudko znižuje výkon variča.

Na čistenie nepoužívajte ihly a špendlíky, pretože tryska sa tým poškodzuje a môže dôjsť k zalomeniu špičky ihly v tryske a tým k zničeniu variča. Na prečistenie často stačí podtlak vytvorený ústami alebo prefúknutie. Tiež je možné použiť veľmi tenký drôtik.

Na povolenie trysky použite kľúč 7 mm.

7. Skladovanie a preprava

Varič skladujte zásadne v suchom, neagresívnom prostredí.

Varič prepravujte vždy oddelený od kartuše.

8. Tlaková nádoba s plynom – PB fľaša

PB fľaša obsahuje skvapalnený, prudko horľavý plyn propán-bután pod stálym tlakom. Rešpektujte pokyny uvedené výrobcom.

9. Likvidácia

Po skončení životnosti varič odovzdajte do výkupne zberných surovín. Obal odovzdajte do recyklovaného odpadu

10. Záručné podmienky

Na výrobok je poskytnutá zákonná záruka 24 mesiacov od dátumu predaja. Toto ustanovenie sa nevzťahuje na výrobky poškodené násilím, nesprávnou manipuláciou alebo neodbornou opravou.

11. Bežné prevádzkové opotrebenie

Za bežné prevádzkové opotrebenie sa považuje vzhľadom na povahu a funkciu výrobku napr.:

• Zafarbenie horného nerezového dielu horáka
• Zafarbenie zavetrovacej dosky variča predovšetkým častí v blízkosti horáka

Niektoré vyššie uvedené zmeny na výrobku sa môžu prejaviť už po niekoľkých málo použitiach, pričom sa tým nijako nezníži úžitková hodnota výrobku.
