Vojenský detektor kovov W3-P (minohľadačka) originál funkčný

Podrobný popis

Vojenský detektor kovov W3-P (minohľadačka) originál funkčný

Tranzistorový detektor W-3-P je predchodcom detektora W-4-P. Používa sa na detekciu kovových protitankových mín, delostreleckých granátov, leteckých bômb atď. Umiestnených vo väčších hĺbkach pod zemou alebo snehovým povrchom v teplotnom rozsahu od -40 do +50 ° C. Možno ho tiež použiť na detekciu malých kovových predmetov o veľkosti náboja z pištole atď. Detektor nie je úplne vodotesný, (pre ponorenie pod vodu, nie je hermeticky uzavretý). Iba rám detektora je plne vodotesný, a môže pracovať aj pod vodou. Akumulátor pre napájanie si môžete vyrobiť jednoducho sami z rozobranej „plochej“ 4,5 V batérie, umiestnením troch článkov za seba a omotaním izolačnej pásky. Pri izbovej teplote bude takáto batéria poskytovať najmenej 200 hodín nepretržitého používania. Je možné použiť aj tri ceruzkové batérie AA 1,5V ktoré vložíte do plastovej redukcie ktorá je súčasťou balenia.

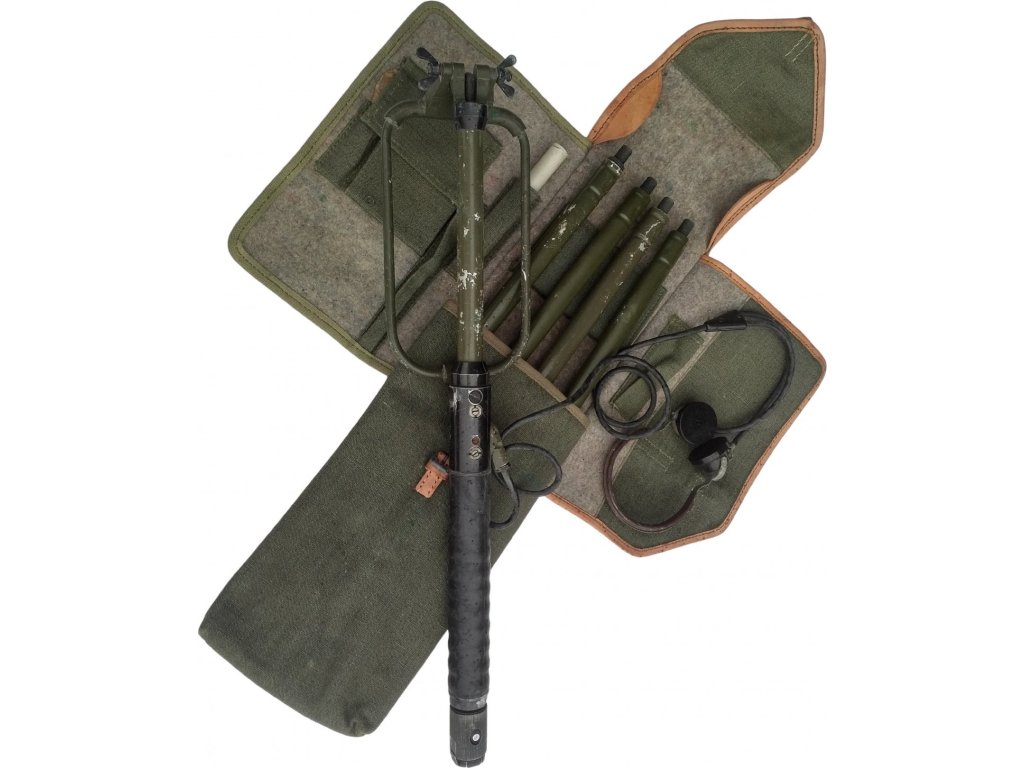

Súprava obsahuje:

• plátený prepravný obal
• detektor, ktorý sa skladá z rámu detektora, kĺbu, hlavnej tyče s ladiacim gombíkom, profilovanej rukoväte, ktorá je zároveň puzdrom batérie
• náhlavné súpravy TA-4 (slúchadlá)
• predlžovacie tyče
• rozmer balenia: cca 73 x 21 x 12 cm

Hmotnosť: cca 4,1kg

Generátor rámu pracuje na frekvencii asi 450 kHz (tranzistor TG10), súčasťou jeho rezonančného obvodu je vinutie umiestnené v ráme. Keď sa rám priblíži ku kovovým predmetom, zmení sa indukčnosť cievky umiestnenej v ráme, a tým aj frekvencia. Po zdvojnásobení tejto frekvencie je signál privádzaný do detektora/zmiešavača (tranzistor TG20), do ktorého je súčasne privádzaný signál z pomocného generátora 900 kHz na tranzistore TG20. Je možné zmeniť frekvenciu tohto generátora v malom rozsahu otáčaním gombíka na rukoväti, mechanicky spojeného s jadrom cievky rezonančného obvodu pomocného generátora. Na výstupe detektora/zmiešavača dostávame nízkofrekvenčný signál, kde je rozdiel medzi oboma frekvenciami, ktorý je potom zosilnený v jednostupňovom zosilňovači na tranzistore TG5 a potom privádzaný do slúchadiel. Napriek tomu, že sa detektor ľahko používa, musíte sa s jeho „kalibráciou“ trochu pohrať. To by sa malo uskutočniť potom, čo detektor dosiahne teplotu okolia. V opačnom prípade (napríklad keď vyberieme detektor z vyhriateho interiéru vozidla na mráz mimo vozidla), budeme musieť niekoľko minút „ladiť“ gombíkom na rukoväti, aby sme dosiahli konštantnú výšku tónu v slúchadlách. Mali by ste tiež dodržiavať vzdialenosť najmenej 20 m od ostatných detektorov a 50 m od elektrických zariadení generujúcich elektromagnetické rušenie. Najvyššia citlivosť detekcie je dosiahnutá nastavením tónu v slúchadlách na 100 - 200 Hz. Pri takých frekvenciách ľudské ucho detekuje mierne zmeny tónu, rádovo jedného Hz.

Detektory používali bývalé vojská Varšavskej zmluvy rôznych krajín. Vhodné pre zberateľov a KVH.

Detektory sú použité, testované.

Armádny originál
